瀏覽次數(shù)： 9427 發(fā)布日期： 2019-09-10 14:57

混凝土柱四周包裹角鋼后，可在不顯著增加構(gòu)件截面尺寸的前提下，大幅提高柱的承載能力。同時該方法在加固過程中現(xiàn)場工作量小，加固后構(gòu)件的整體穩(wěn)定性好、受力可靠且構(gòu)件的截面尺寸基本不變，在實際工程中得到了廣泛應(yīng)用。

二、外包鋼加固法工藝流程?

1.表面處理。在加固開始前，首先應(yīng)去除原混凝土構(gòu)件的抹灰層，對于一些結(jié)合面有松散混凝土的構(gòu)件，必須對要黏合面進(jìn)行打磨，直至露出干凈平整面，并將構(gòu)件截面的棱角打磨成半徑r≥7mm的圓角。

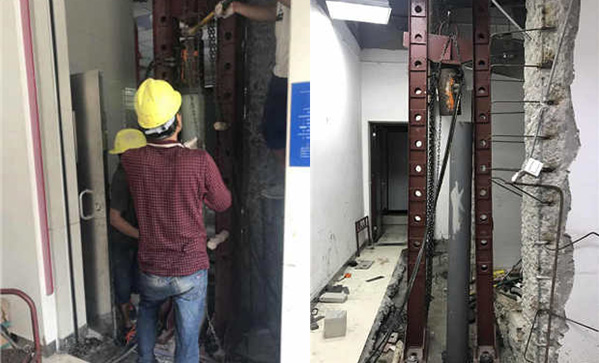

2.焊接鋼骨架。將型鋼放置于需要加固區(qū)，使用卡具勒緊角鋼，將角鋼肢緊貼于混凝土表面，以減少過大間隙引起的變形。在構(gòu)件軸向每隔一定距離設(shè)置箍板或綴板與角鋼焊接，箍板或綴板間距在節(jié)點處變小，形成骨架整體。

3.灌膠黏結(jié)。目前的外粘型鋼的黏結(jié)材料多為結(jié)構(gòu)膠黏劑（如改性環(huán)氧樹脂），在將角鋼和綴板焊接成為整體后，通過壓力灌注工藝將黏結(jié)劑灌注到型鋼構(gòu)架與需加固柱之間，形成飽滿而高強的膠層。

4.固化。膠黏劑的固化時間應(yīng)根據(jù)廠家使用說明執(zhí)行，并且在固化期內(nèi)不得對型鋼有任何擾動。

5.檢驗。可采用小錘輕輕敲擊黏結(jié)型鋼，從音響判斷黏結(jié)效果，或用超聲波法探測黏結(jié)密實度。

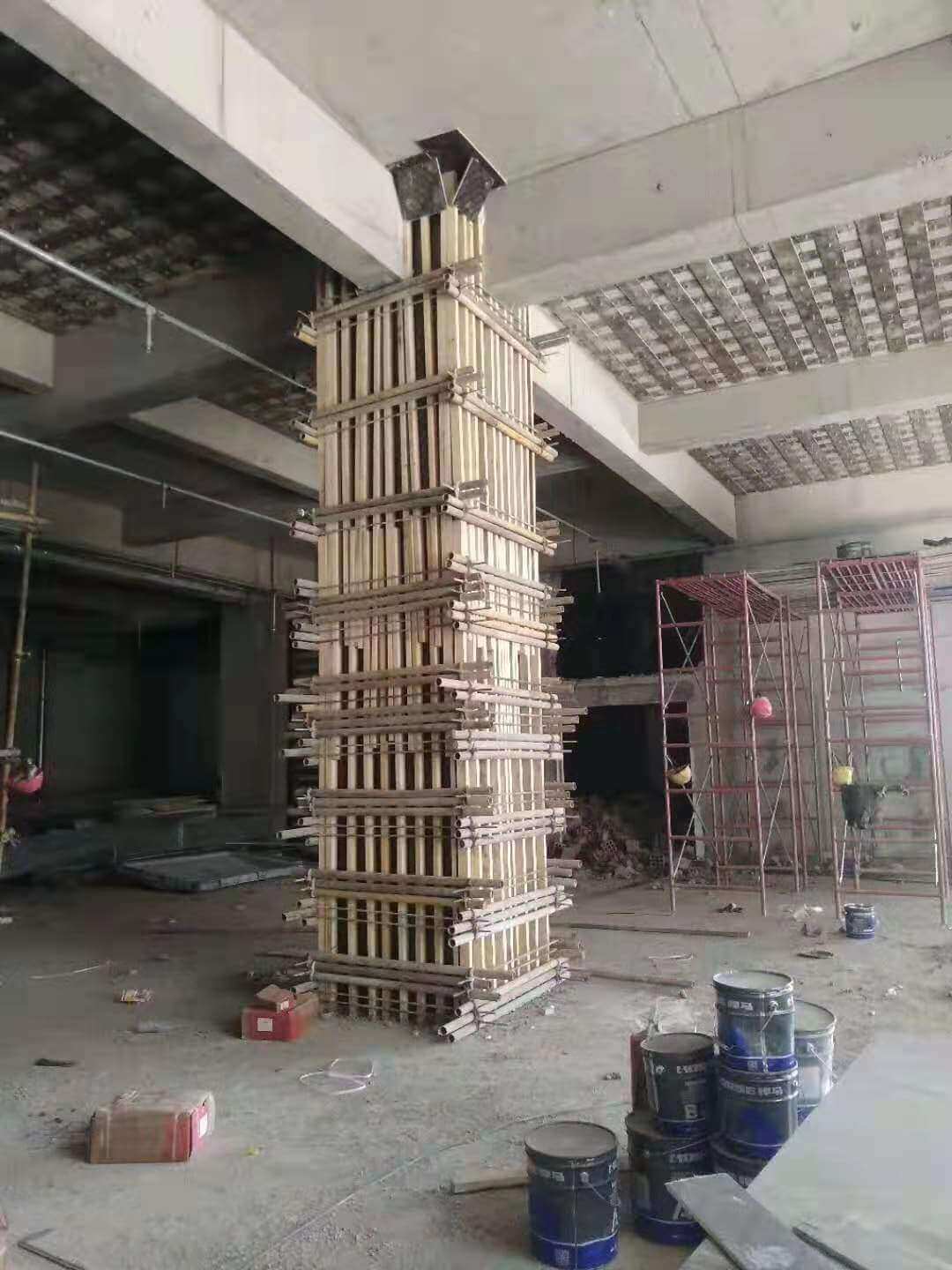

6.防護(hù)處理。型鋼表面（包括混凝土表面）應(yīng)抹厚度不小于25 mm的高強度等級水泥砂漿（應(yīng)加鋼絲網(wǎng)防裂）作為防護(hù)層，亦可采用具有防腐和防火性能的材料加以保護(hù)。若型鋼架表面防護(hù)按鋼結(jié)構(gòu)的涂裝工程設(shè)計時，應(yīng)符合現(xiàn)行國家標(biāo)準(zhǔn)《鋼結(jié)構(gòu)設(shè)計規(guī)范》( GB50017)和《鋼結(jié)構(gòu)工程施工質(zhì)量驗收規(guī)范》( GB50205)的規(guī)定。

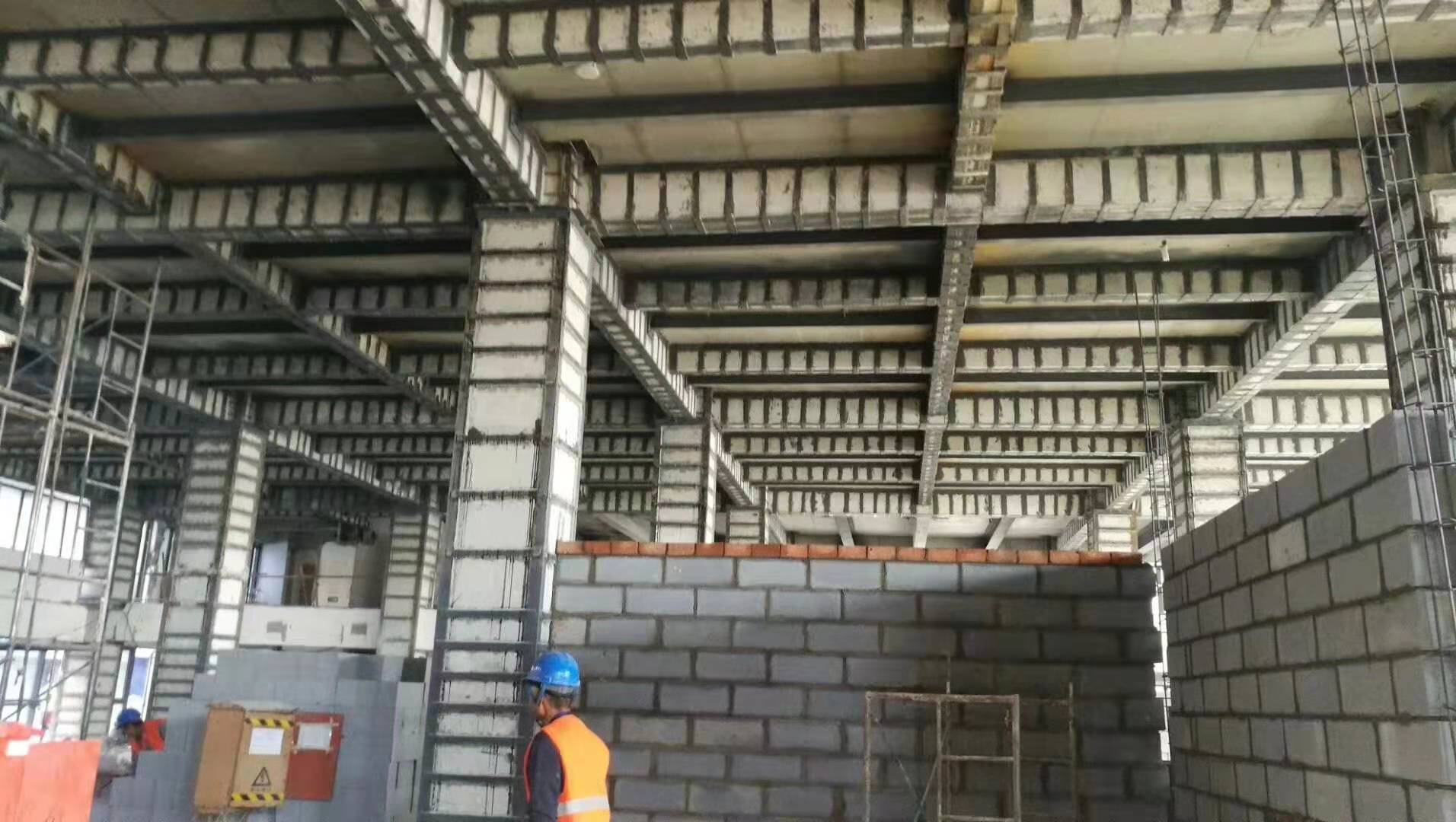

三、外包鋼加固的用途及應(yīng)用

1.外粘型鋼加固法適用面很廣，但加固費用較高。為了取得技術(shù)經(jīng)濟(jì)效果的大化，一般多用于需大幅度提高截面承載能力和抗震能力的混凝土梁、柱結(jié)構(gòu)加固。

2.長期使用環(huán)境的溫度不應(yīng)超過60℃。對于處于特殊環(huán)境（如高溫、高濕、介質(zhì)腐蝕、放射性環(huán)境等）的混凝土結(jié)構(gòu)，采用外包型鋼加固時，應(yīng)采取特殊防護(hù)措施。

3.原結(jié)構(gòu)混凝土現(xiàn)場實測強度等級不得低于C15，且混凝土表面黏結(jié)正拉強度不得低于1.5 N/mm2。
